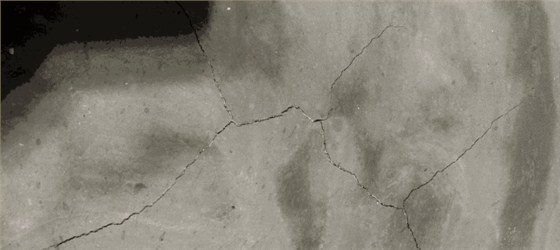

- 防水涂料工程是裝修中不可忽略的項(xiàng)目之一，但是，在實(shí)際的施工操作過程中，往往會(huì)出現(xiàn)各種防水失敗的情況，例如防水涂膜干固后或干固過程中出現(xiàn)裂紋裂縫，這樣自然就不能起到防水的效果。
- 防水施工是門技術(shù)活，每一個(gè)細(xì)小的疏忽，都會(huì)造成無法挽回的損失。So，數(shù)碼彩今天就為大家講解防水涂膜開裂的原因，在施工過程中如何規(guī)避防水開裂“雷區(qū)”。
- 1.基層本身存在開裂
- 基層未進(jìn)行清掃。有大量的浮灰、異物停留在基層，導(dǎo)致后續(xù)涂料成膜過程由于力的作用致使異物移動(dòng)，涂膜開裂。
- 混凝土基層存在裂縫未進(jìn)行修補(bǔ)處理。不管是選用K11剛性材料還是JS柔韌型防水涂料，由于成膜部位所受力不均勻?qū)е峦磕ら_裂。
- 基層過于干燥或者有明水。都會(huì)影響防水涂料的干固過程，導(dǎo)致涂料開裂。
- 解決方案：(1)施工防水涂料前必須清理基層雜物，如多余的水泥砂漿，其他木屑雜物等。(2)防水涂料施工前應(yīng)該對(duì)基層進(jìn)行檢查，當(dāng)涂刷前基層存在裂縫且寬度大于0.4mm時(shí)，應(yīng)采用堵漏材料進(jìn)行修補(bǔ)，然后進(jìn)行找平處理。(3)施工前基面不得有明水，如果基面太干燥應(yīng)進(jìn)行潤濕處理。(4)在界面位置，如陰陽角位置，管根處等應(yīng)該使用彈性更好的JS類防水涂料。
- 2.防水涂膜涂刷太厚
- 涂刷涂料局部區(qū)域膠厚，在干固過程中，涂膜局部固化不均勻，表面水分揮發(fā)較快，里層的涂料水分揮發(fā)較慢，導(dǎo)致內(nèi)外收縮力不同，引起防水涂膜開裂。
- 解決方案：(1)對(duì)坑洼處用水泥砂漿進(jìn)行找平處理。(2)采用薄涂多遍法進(jìn)行防水施工。(3)鏟除開裂部位的涂料，在該部位采用同種材料進(jìn)行補(bǔ)涂。
- 3.界面劑使用不當(dāng)
- 界面劑的作用是滲透到基層中，起到除灰固砂的作用，而不是在基層表面成膜。如果界面劑未充分?jǐn)嚢柚苯油克ⅲ蛟诮缑鎰┪赐耆赡さ幕鶎由希⒎浪苛希瑫?huì)造成防水涂膜在干固過程中與界面劑成膜層收縮不一樣，產(chǎn)生大面積的龜裂現(xiàn)象。
- 解決方案：鏟除原來開裂的防水涂料層，同時(shí)刮毛界面劑層，重新補(bǔ)做防水。
- 4.陰角堆積料嚴(yán)重
- 陰角是建筑物應(yīng)力比較集中的部位，且陰角與墻地面相比存在一定的縫隙，而立面涂刷時(shí)也會(huì)產(chǎn)生流掛使材料堆積在陰角的縫隙，材料堆積過厚涂料在干燥過程中不均勻，容易產(chǎn)生干縮裂縫。

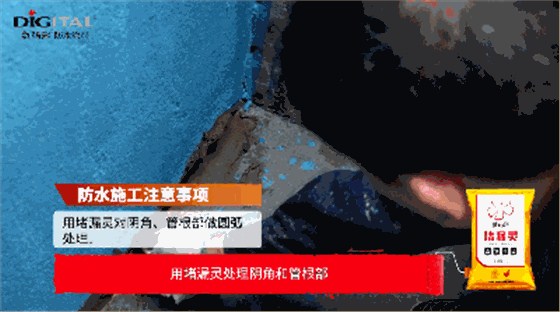

- 解決方案:裂紋較小時(shí)，可直接涂刷覆蓋；裂紋較深則需鏟除陰角開裂部位涂料，采用堵漏靈圓弧處理后重新涂刷防水涂料。
- 5.改變涂料配方
- 在實(shí)際防水施工過程中，師傅想要加快施工進(jìn)度，往往會(huì)忽略了涂料配制的比例，或加水，或加入其他材料等，這些都會(huì)是的產(chǎn)品品質(zhì)得不到任何保障，造成涂膜開裂等問題。
- 解決方案：嚴(yán)格按照廠家的指導(dǎo)配方進(jìn)行配料。數(shù)碼彩防水涂料A組份：B組份=1:2的重量比進(jìn)行配制，并用電動(dòng)攪拌器攪拌均勻才能涂刷使用。
- 6.使用偽劣涂料
- 使用劣質(zhì)防水涂料，其有效成分較低，涂膜厚度薄，抗拉強(qiáng)度低等也可使涂膜被拉裂或涂膜自身產(chǎn)生龜裂。
- 解決方案：一定要使用有品牌且經(jīng)過國家質(zhì)量驗(yàn)證的防水涂料。
- 數(shù)碼彩環(huán)保基裝+墻面裝飾一體化·防滲漏體系，涵蓋廚房、衛(wèi)生間、陽臺(tái)和屋面等全屋防水產(chǎn)品，產(chǎn)品指標(biāo)達(dá)到國家防水標(biāo)準(zhǔn)，一站式防水，長效無憂，讓家居不受“水災(zāi)”煩惱。
-
想要了解更多防水涂料資訊，可關(guān)注“數(shù)碼彩涂料”微信公眾號(hào)，瀏覽更多防水施工視頻信息哦~！
數(shù)碼彩白漆
銅墻鐵壁外墻漆_銅墻系列
